发展高效便捷的能源存储与转化技术对于缓解能源危机、实现双碳目标尤为重要。可充锌空气电池由于其能量密度高（1086 Wh kg-1）和安全性成为了最具前景的金属空气电池技术之一，广泛应用于便携式和可穿戴电子等设备领域。但是目前可充电锌空气电池在应用中依然面临严重的问题，例如能量转换效率低、长循环稳定性差、充放电循环电流密度低等。其中同时发生在空气阴极的氧还原（ORR）/氧析出（OER）反应的缓慢动力学严重阻碍了可充电锌空气电池的实际应用。因此，急需探索一种可以同时加快氧还原（ORR）和氧析出（OER）反应、具有高活性与长时间稳定性的双功能氧电催化剂。
近日，威尼斯官网2019级硕士研究生高薪羽的研究成果 “Tailoring the d-band electronic structure of deficient LaMn0.3Co0.7O3-δ perovskite nanofibers for boosting oxygen electrocatalysis in Zn-Air batteries” 在国际知名TOP期刊《Journal of Colloid and Interface Science》 (IF：9.9) 上发表。该项工作是在白杰教授、李春萍教授和柳欢副教授的共同指导下完成。
制备高效的双功能氧电催化剂是提高锌空气电池能量转换效率及实际应用的重要研究内容，白杰教授和柳欢副教授团队近年来致力于开发集结构设计-功能协同于一体的电催化材料，相关成果已经陆续发表在国际知名期刊 《Sustainable Energy & Fuels》(IF：5.6)，《International Journal of Hydrogen Energy》 (IF：7.139) 等杂志上。这一系列研究成果为电催化制备锌空气电池“双功能氧电催化”材料的研究设计提供了新的思路，在绿色资源转化研究领域具有重要意义。
论文链接：https://doi.org/10.1016/j.jcis.2023.07.008

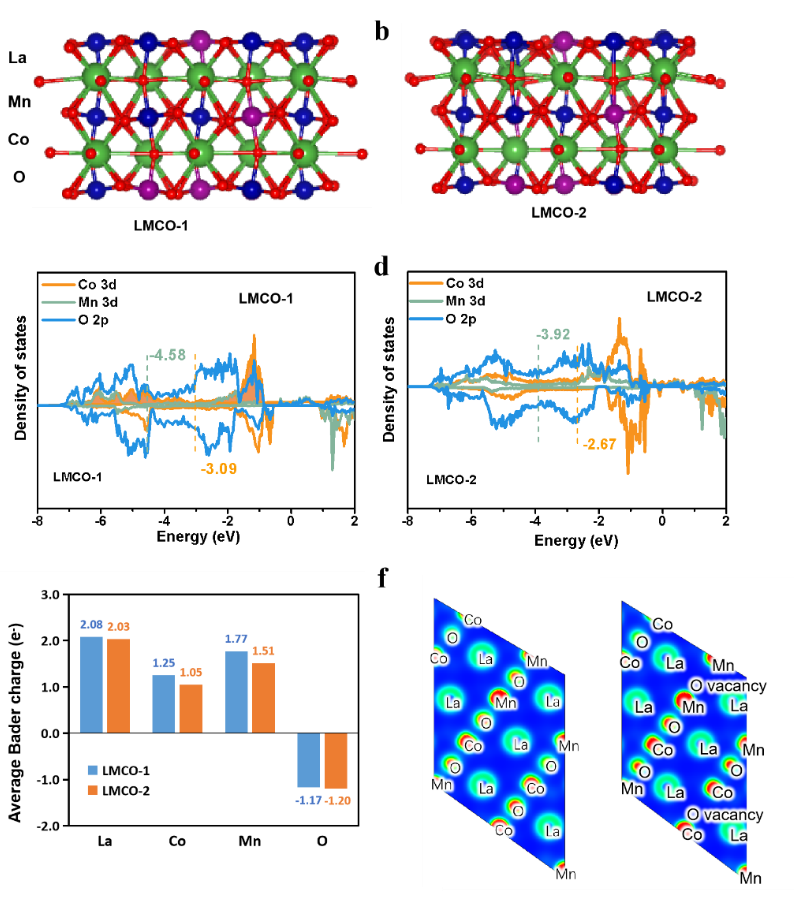

图1: LMCO-1和LMCO-2纳米纤维的电子结构计算结果

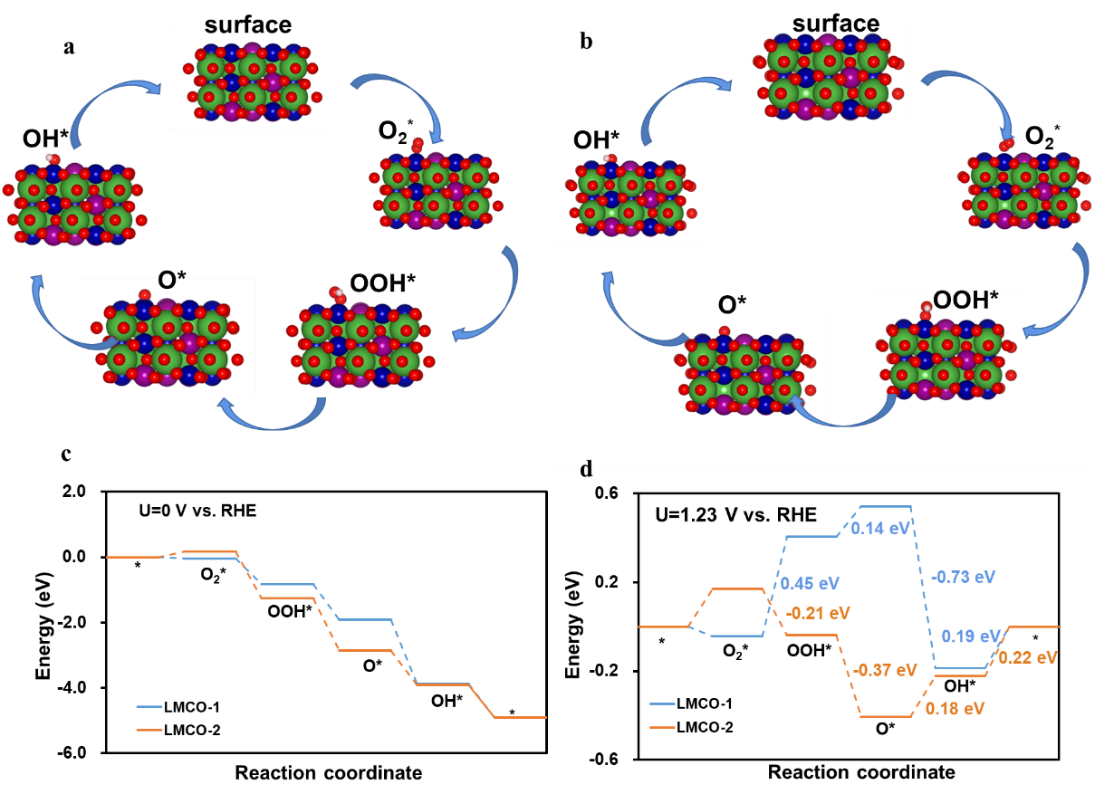

图2：LMCO-1和LMCO-2纳米纤维的ORR反应路径

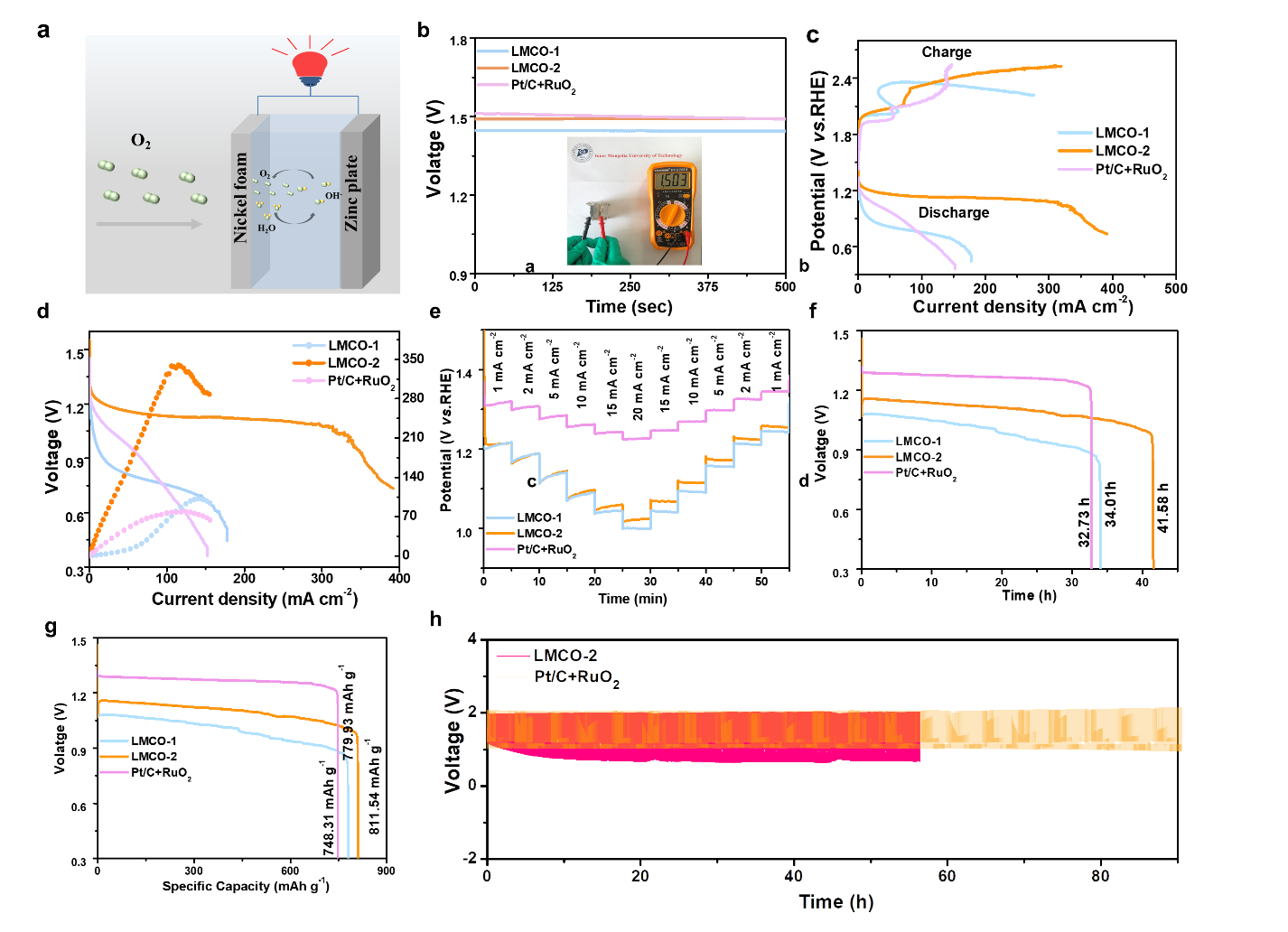

图3：LMCO-1和LMCO-2纳米纤维的ORR反应路径
